Detalhes do produto:
|
| Força do seno: | 2000kg.f (20kN) | Força aleatória: | 2000kg.f (20kN) |
|---|---|---|---|
| Choque Froce: | 4000kg.f (40kN) | Deslocamento: | 51MM |
| Aceleração máxima: | 100g | Carga útil: | 400kg |
| Max.Velocity: | 2,0 m/s | nome: | O ar refrigerou a máquina de testes da vibração da força 20kN com a tabela horizontal do deslizament |
| Destacar: | dispositivo de teste do abanador,tabela industrial do abanador,equipamento de laboratório da vibração da força 20kN |
||

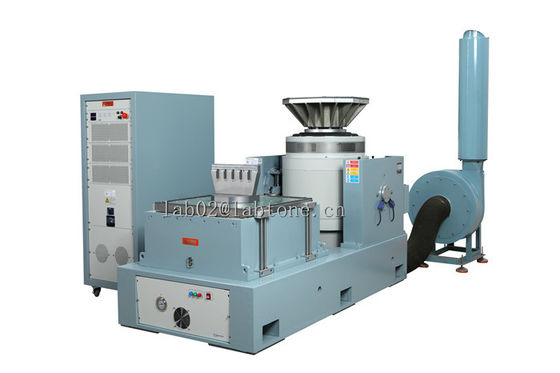

Areje a máquina de testes de refrigeração da vibração da força 20kN com a tabela horizontal do deslizamento de 100X100Cm
| Especificações VG2000-50 do abanador | |
| Seno máximo (PK) | pico 2000Kg.f (20KN) |
| Aleatório (RMS) | 2000Kg.f r.ms (20KN) @ISO5344 |
| Choque (PK) | pico 4000Kg.f (40KN) @6ms |
| Frequência útil | 2~2500Hz |
| Deslocamento máximo (p-p) | 51mm |
| Velocidade máxima | 2m/s |
| Aceleração máxima | 100G (785 m/s2) |
| Apoio vertical da carga | 500 quilogramas |
|
Suspensão do corpo natural Frequência (linha central da pressão) |
Menos de 2,5 hertz |
| Diâmetro da armadura | Ф320 milímetro |
| Peso da armadura | 25kg |
| Força parcial permissível | 300.N.M |
|
Ressonância fundamental Frequência (tabela desencapada) |
2.300 hertz (nom.) +/- 5% |
|
Acessório da carga Pontos (padrão) |
16 inserções M10 de aço inoxidável |
| Densidade de fluxo dispersa | <10gauss |
| Força parcial permissível | 500.N.M |
| Dimensões do abanador | 1290mmL×820mmD×1145mmH |
| Peso do abanador | Sobre 1800Kg |
| Exigência do ar comprimido | 0,7 Mpa |
Sistemas de teste padrão da vibração
|
Modelo
|
EV103
|
EV203
|
EV106
|
EV206
|
EV210
|
EV220
|
|
Frequência (hertz)
|
2-4000
|
2-2500
|
2-3000
|
2-3000
|
2-3000
|
2-2500
|
|
Força de retirada máxima (kg.f)
|
300
|
300
|
600
|
600
|
1000
|
2000
|
|
Máximo Deslocamento
(mmp-p)
|
25
|
38
|
25
|
50
|
50
|
50
|
|
Máximo Aceleração (g)
|
100
|
100
|
100
|
100
|
100
|
100
|
|
Máximo Velocidade (cm/s)
|
200
|
120
|
180
|
200
|
200
|
200
|
|
Carga útil (quilograma)
|
110
|
120
|
200
|
200
|
300
|
400
|
|
Massa da armadura (quilogramas)
|
3
|
3
|
6
|
6
|
10
|
20
|
|
Diâmetro da armadura (milímetro)
|
φ150
|
φ150
|
φ200
|
φ200
|
φ240
|
φ320
|
|
Método refrigerando
|
Forçado - refrigerar de ar
|
|||||
|
Peso do gerador da vibração (quilogramas)
|
460
|
460
|
720
|
920
|
1100
|
1600
|
|
Dimensão L*W*H do gerador da vibração (milímetro)
|
750*560*670
|
750*555*670
|
800*600*710
|
800*600*710
|
845*685*840
|
1200*870*1100
|
|
Amplificador de potência
|
Amp3k
|
Amp3k
|
Amp6k
|
Amp6k
|
Amp12k
|
Amp22k
|
|
Método refrigerando
|
Forçado - refrigerar de ar
|
|||||
|
Peso do amplificador de potência (quilogramas)
|
250
|
250
|
320
|
320
|
350
|
500
|
|
Dimensão L*W*H do amplificador de potência (milímetro)
|
800*550*1250
|
|||||
|
Exigências de serviço público
|
3-fase AC380V ±10% 50Hz
|
|||||
|
Capacidade agregada (quilowatts)
|
8
|
9
|
18
|
20
|
25
|
35
|
1) Sistema de suspensão áspero e movimento linear que guiam, capacidade de carga forte, boa guiando funções, estabilidade alta.
2) Bolsa a ar center da carga com rigidez estática alta e baixa rigidez dinâmica, capacidade de carga forte, desempenho perfeito na variação da amplitude.
3) Corrente máxima do interruptor, do sigma 3, da baixa potência o consumo e do mínimo de harmônico a distorção do poder da classe da eficiência elevada D.
4) Autodiagnóstico rápido com interruptor de segurança, confiança alta da segurança
5) Dispositivo de isolamento de choque da bolsa a ar para a plataforma da vibração sem a necessidade de fundação adicional, reprodução perfeita da onda vibracional e redução no transmitância da vibração
6) Plataformas horizontais e verticais da expansão para aplicações diferentes
7) Operação simples do controlador
Serviços ao cliente
Pré-venda:
Em-vendas:
Pós-venda:

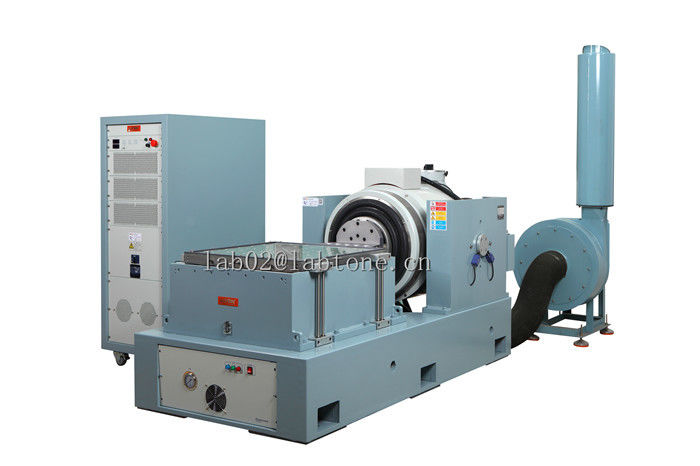

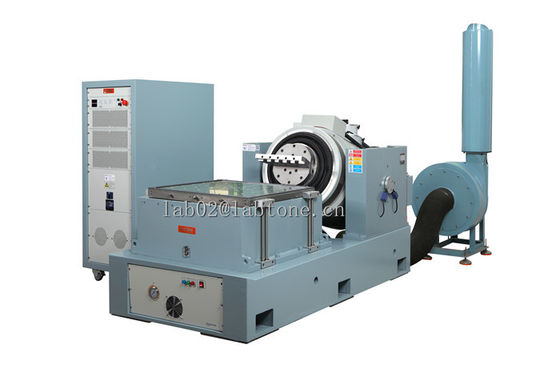

Imagens do detalhe:
