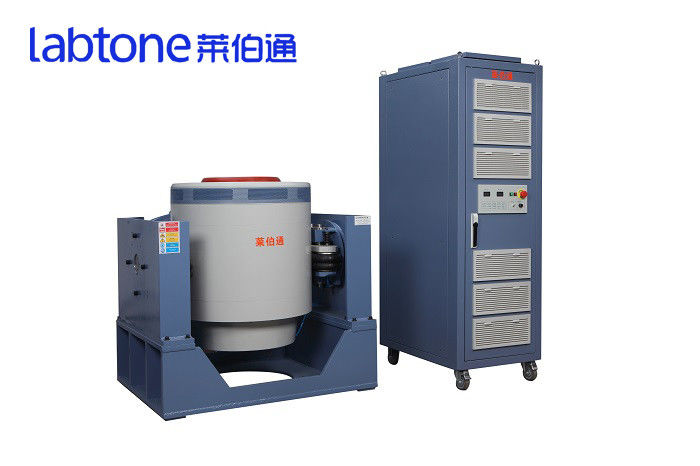

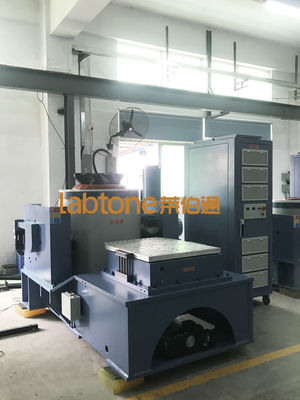

O balançador de vibração cumpre o MIL STD 810G e o MIL STD 202H

Como seleccionar um sistema de ensaio de vibração:

Antes de realizar o ensaio de vibração, considere o tipo de ensaio que deve ser executado. Isto dependerá do produto a testar e das informações necessárias.tipos de luminárias, parâmetros e pontos de ruptura.

Encontrar um sistema adequado para realizar um ensaio específico num espécime específico envolve três passos distintos:

1. Determine a gama de frequências do ensaio e os movimentos de pico extremos (aceleração, velocidade e deslocamento) a partir da especificação do ensaio.ou choque clássico por exemplo) você vai executar diferentes cálculos para realizar este.
2. From the Device Specifications determine the mass of the device under test (DUT) and the dimensions of the mounting surface required to bolt the DUT to a shaker table with its center of gravity (CG) over the table’s centerDeterminação da massa desse material adicional, incluindo todos os elementos de fixação.
3. Verifique se a massa do DUT e quaisquer acessórios de montagem são menores que a carga estática máxima do shaker.Verifique se o DUT (ou o seu hardware de montagem) pode ser atornilhado à armadura ou ao expansor da cabeça do agitado. Add the Effective Armature Mass and head expander mass to the DUT mass and the mass of any mounting fixtures and fasteners and any accelerometers mounted to the DUT – this is the Total Moving Mass that must be moved by the shaker during the test. Multiplicar a massa móvel total pela aceleração determinada na primeira etapa para calcular a força necessária. Verificar a gama de frequência de ensaio determinada, força, aceleração máxima,A velocidade máxima e o deslocamento máximo exigidos pelo ensaio e pelo DUT são todos inferiores às classificações de desempenho correspondentes do sistema de agitação selecionado.Se isto for verdade, o agitado selecionado é aceitável. Se não for, é necessário um agitado mais poderoso.

Normas aplicáveis:

A norma ISO/IEC, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS, etc.

Indústrias aplicáveis:

Automóveis, Eletrónica, Aeroespacial, Navios, Telecomunicações, Pptoelectrónica, Instrumentos, etc.

Características:

• Força do sistema de suspensão e orientação do movimento linear, forte capacidade de carga, boas funções de orientação, alta estabilidade.
• Perfeito desempenho na variação de amplitude.
• Alta eficiência na conversão de potência da classe D, corrente de pico 3 - Sigma, proporcionam a otimização do consumo de energia e distorção harmônica mínima.
• Diagnóstico rápido de auto-teste e salvaguarda da cadeia, alta segurança e fiabilidade
• Dispositivo de amortecimento de isolamento de sacos de ar para realizar a tabela de vibração sem necessidade de fundação especial.

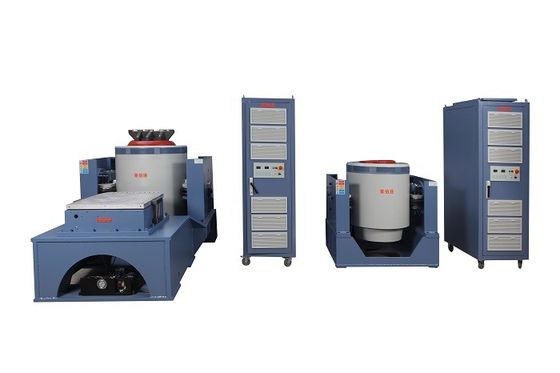

• Aplicação diferente nas tabelas vertical e horizontal.
• Operação simples para o controlador.

Princípio de funcionamento:

Seminário:
