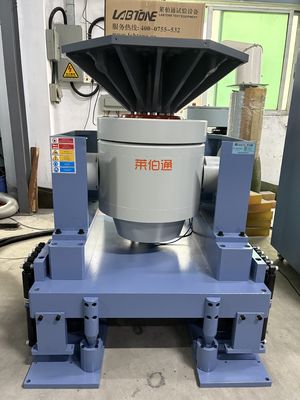

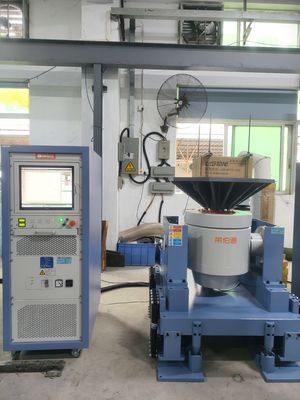

Agitador de vibração eletrodinâmico de laboratório para peças automotivas. Atende aos padrões MIL-STD, DIN, ISO, ASTM
Características:
- Sistema de suspensão robusto e orientação de movimento linear, forte capacidade de carga, boas funções de orientação, alta estabilidade
- O airbag do centro de carga tem alta rigidez estática e baixa rigidez dinâmica, forte capacidade de carga, desempenho perfeito na variação de amplitude
- Comutação de energia classe D de alta eficiência, corrente de pico de 3-sigma, fornece o melhor consumo de energia e minimiza a distorção harmônica
- Autodiagnóstico rápido com intertravamento de segurança, alta confiabilidade de segurança

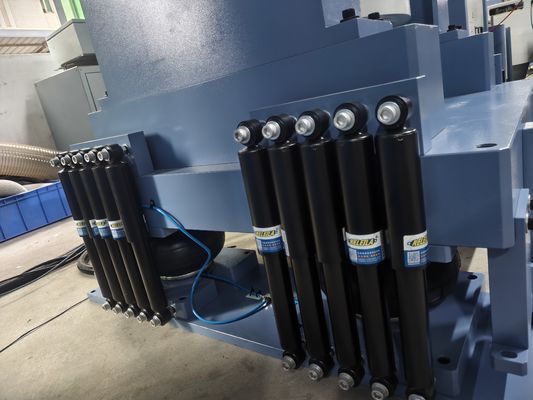

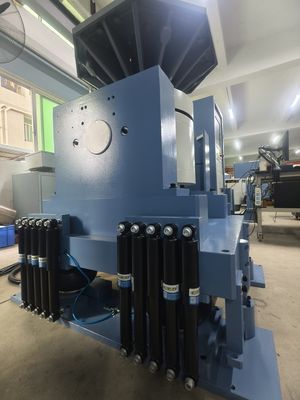

- Dispositivo de isolamento de choque por airbag para plataforma de vibração sem a necessidade de fundação adicional, reprodução perfeita da onda vibracional e redução da transmitância da vibração
- Fornece plataforma de expansão horizontal e vertical para diferentes aplicações
- Operação simples do controlador
Especificações: EV203-EV220
| Modelo |
EV203 |
EV206 |
EV210 |
EV220 |
| Gerador de Vibração |
VG300/40 |
VG300/50 |
VG1000/50 |
VG2000/50 |
| Frequência (Hz) |
2-2500 |
2-3000 |
2-3000 |
2-2500 |
| Força Máxima de Saída (kgf) |
300 |
600 |
1000 |
2000 |
| Deslocamento Máximo (mmp-p) |
38 |
50 |
50 |
50 |
| Aceleração Máxima (g) |
100 |
100 |
100 |
100 |
| Velocidade Máxima (cm/s) |
120 |
200 |
200 |
200 |
| Carga Útil (kg) |
120 |
200 |
300 |
400 |
| Massa da Armadura (kg) |
3 |
6 |
10 |
20 |
| Diâmetro da Armadura (mm) |
φ150 |
φ200 |
φ240 |
φ320 |
| Método de Resfriamento |
Resfriamento a Ar Forçado |
| Peso do Gerador de Vibração (kg) |
460 |
920 |
1100 |
1600 |
| Dimensão do Gerador de Vibração C*L*A (MM) |
750*555*670 |
800*600*710 |
845*685*840 |
1200*870*1100 |
| Amplificador de Potência |
Amp3k |
Amp6k |
Amp12k |
Amp22k |
| Método de Resfriamento |
Resfriamento a Ar Forçado |
| Peso do Amplificador de Potência (kg) |
250 |
320 |
350 |
500 |
| Dimensão do Amplificador de Potência C*L*A (MM) |
800*550*1250 |
800*550*1250 |
800*550*1520 |
800*550*1520 |
Utilidade
Requisitos |
3 fases AC380V ±10% 50Hz |
| Capacidade Agregada (KW) |
9 |
20 |
25 |
35 |
Padrões Aplicáveis:MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS etc.
Indústrias Aplicáveis:
Peças e sistemas automotivos – testes de qualificação
Montagem eletrônica, testes de equipamentos de informática
Testes de hardware de aviônica e militar
Testes de componentes de satélites
Testes de produtos e embalagens
Triagem geral de estresse
Desempenho do Agitador Dinâmico
O nível máximo de aceleração de um agitador eletromagnético é determinado pela corrente máxima e pela condição de carga. Em baixa frequência, o deslocamento da parte móvel é limitado de forma que a aceleração não atinja um nível alto. A frequência de ressonância do elemento móvel é projetada para ser maior que o limite superior da faixa de frequência do agitador.
Seleção do Modelo do Agitador
Para escolher um sistema de teste de vibração adequado, o mais importante é saber a força de excitação necessária para realizar o teste de vibração. Para avaliar e calcular a força de excitação, os seguintes dados devem ser especificados:
- Frequência (faixa de frequência)
- Aceleração Máxima
- Deslocamento Máximo
- Velocidade Máxima
- Massa e Fixação da Amostra
A fixação da amostra é selecionada com base no limite superior da frequência do teste e no tamanho da amostra, seja plataforma de expansão vertical ou mesa deslizante horizontal. A massa da amostra é necessária para avaliar a força de excitação necessária para o teste de vibração.
Serviço
Serviço de Pré-Venda
1) Consultoria técnica: método de teste, planejamento e sugestão de laboratório.
2) Seleção de equipamentos: esquema de seleção, FAQ.
3) Esquema de teste do produto.
4) Comunicação com o cliente e relatório de progresso.
Serviço Pós-Venda
1) Treinamento técnico: operação de equipamentos, manutenção diária, diagnóstico e solução de problemas comuns.
2) Serviço agendado no local: Detecção de problemas o mais rápido possível, a fim de eliminar equipamentos e perigos antropogênicos. Isso garante a operação estável e de longo prazo do equipamento, bem como a entrega das informações técnicas mais recentes.
3) Suporte técnico: serviços especiais pagos são fornecidos de acordo com as necessidades do cliente.
FAQ:
Como você prende o hardware que está testando ao seu agitador?
Por meio de uma fixação, geralmente alumínio ou magnésio para leveza, juntamente com rigidez. Eles podem ser fundidos ou fixações menores usinadas a partir de material sólido. A maioria das fixações é soldada.
Como você controla os agitadores?
Se estivermos procurando ressonâncias no produto que estamos testando, comandamos o agitador para sacudir o produto em uma frequência de cada vez, mas para variar essa frequência de teste, para varrê-la em uma faixa de frequências. Mas, de forma mais realista, comandamos o agitador para vibrar aleatoriamente e para excitar todas as ressonâncias simultaneamente. Os comandos de controle entram no teclado de um computador especialmente programado.
O que são essas ressonâncias? Elas são ruins?
Você já notou o volante se movendo com uma amplitude de deslocamento bastante grande, maior do que a entrada na coluna? Essa ampliação é chamada de ressonância. Possivelmente isso o incomoda. Há uma pequena chance de que, em alguns anos, essa chicoteada da coluna de direção possa causar falha por fadiga de flexão. Quando sacudimos um instrumento automotivo ou de navio ou veículo terrestre, estamos procurando, por exemplo, partes de placas de fiação impressas (PWBs) respondendo com maior movimento do que estamos inserindo. Essa flexão pode danificar a fiação da PWB, pode danificar os componentes anexados e danificará as conexões soldadas entre os componentes e a PWB.
