Sistema de agitação por vibração eletrodinâmica para ensaio automóvel NISSAN 28400NDS00
Este sistema de agitação por vibração eletrodinâmica foi concebido para aplicações de ensaio automotivo, especificamente para os requisitos NISSAN 28400NDS00.O sistema simula várias influências da vibração ambiental encontradas durante o transporte, instalação e utilização do produto para determinar a durabilidade do produto em condições de vibração.
Análise geral dos ensaios de vibração
Os ensaios de vibração avaliam a resistência do produto às vibrações ambientais através de dois modos principais:
- Vibração sinusoidal:Simula rotação, pulsação e volatilidade em veículos, aeronaves e navios.
- Vibração aleatória:Avaliar a resistência sísmica geral da estrutura e a durabilidade do ambiente de transporte em estado embalado.
VG5000-100 Especificações do agitador
| Parâmetro | Especificações |
|---|
| Pico seno (Pk) | 5000 kg.f pico (50KN) |
| Caso (RMS) | 5000Kg.f r.ms (50KN) ISO5344 |
| Choque (Pk) | 10000Kg.f pico (100KN) @6ms |
| Frequência utilizável | 1 ¢ 2500 Hz |
| Deslocamento máximo (p-p) | 100 mm (4 polegadas) intermitência, 76 mm (3 polegadas) contínua |
| Velocidade máxima | 2 m/s |
| Aceleração máxima | Sine:100g (980 m/s2), aleatório 62g ((600 m/s2) |
| Suporte de carga vertical | 500 kg |
| Frequência natural de suspensão do corpo (eixo de tração) | De potência não superior a 2 kW |
| Diâmetro da armadura | F440 mm |
| Peso da armadura | 59 kg |
| Frequência de ressonância fundamental (tabela nua) | 2,400 Hz (nom.) +/- 5% |
| Pontos de fixação da carga (norma) | 16 inserções de aço inoxidável M10 |
| Densidade de fluxo de desvio | < 10 gauss |
| Dimensões do agitador | 1670 mmL × 1150 mmD × 1300 mmH |
| Peso do Shaker | Cerca de 4600 kg. |
| Necessidade de ar comprimido | 0.6 Mpa |
Especificações do amplificador de potência LA503L
| Parâmetro | Especificações |
|---|
| Capacidade de produção nominal | 50KVA ((120V rms / 420A rms) |
| Relação sinal/ruído | Maior que 65 dB |
| Eficiência do amplificador | Mais de 90% |
| Dimensões gerais do amplificador | 650 mmL x 920 mmD x 2100 mmH |
| Peso do amplificador | Cerca de 560 kg. |
| Proteção de bloqueio | Input sobre/abaixo tensão, falha lógica, saída sobre tensão/corrente, potência de controlo, externo, pressão do óleo do agitador, módulo O/T, temperatura do agitador, viagem do agitador |
Especificações do controlador de agitação VCS5X-2
Equipamento:2 canais de entrada analógicos, 1 canal de unidade, taxa de amostragem de 102,4 kHz, faixa de frequência de 40 kHz, > 120 dB Faixa dinâmica, ADC/DAC de 24 bits, processamento DSP flutuante centralizado de 32 bits e design de baixo ruído,> 90 dB Faixa dinâmica de controlo aleatória, Windows O / S GUI e conectividade Ethernet, -20 ~ 60 ° C temperatura de trabalho, estrutura sem ventilador para reduzir o ruído de fundo.
Software:Base aleatória, sinusoidal, choque clássico.
Configuração do PC:PC ACER (CPU i3-3.6GHz, RAM de 8GB, HDD de 1TB, porta Ethernet de 1000Mbps, 4 portas USB) com sistema operacional Microsoft Windows 10/8. Microsoft Word/Excel e Adobe Acrobat recomendados para edição de relatório de teste.
Acelerômetros de controlo:Laboratório-24110 Alta sensibilidade Acelerômetro de carga, 10M PVC M5 conector coaxial para BNC conector cabo de baixo ruído, 1-5kHz faixa, 30pC / g sensibilidade, M5 conector lateral, isolamento do solo,-40°C a 160°C.
Modelos de sistemas adicionais
| Modelo |
EV203 |
EV207 |
EV210 |
EV220 |
| Gerador de vibração | VG300/40 | VG300/50 | VG1000/50 | VG2000/50 |
| Frequência ((Hz) | 2-4500 | 2-3000 | 2-3000 | 2-2500 |
| Força máxima de saída ((kg.f) | 300 | 700 | 1000 | 2000 |
| Max. Deslocamento (mm p-p) | 38 | 50 | 50 | 50 |
| Aceleração máxima ((g) | 100 | 100 | 100 | 100 |
| Velocidade máxima ((cm/s) | 120 | 200 | 200 | 200 |
| Carga útil ((kg) | 120 | 200 | 300 | 400 |
| Massa da armadura ((kg) | 3 | 6 | 10 | 20 |
| Diâmetro da armadura ((mm) | φ150 | φ200 | φ240 | φ320 |
| Método de arrefecimento | Refrigeração por ar forçado |
| Peso do gerador de vibrações ((kg) | 460 | 920 | 1100 | 1600 |
| Dimensão do gerador de vibrações L*W*H(MM) | 750*555*670 | 800*600*710 | 845*685*840 | 1200*870*1100 |
| Amplificador de potência | Amp3k | Amp6k | Amp12k | Amp22k |
| Método de arrefecimento | Refrigeração por ar forçado |
| Peso do amplificador de potência ((kg) | 250 | 320 | 350 | 500 |
| Dimensão do amplificador de potência L*W*H(MM) | 800*550*1250 | 800*550*1250 | 800*550*1520 | 800*550*1520 |
| Requisitos de utilidade | 3 fases AC380V ± 10% 50 Hz |
| Capacidade agregada ((KW) | 9 | 20 | 25 | 35 |
Normas de conformidade
A partir de 1 de janeiro de 2017, a Comissão deve apresentar ao Parlamento Europeu e ao Parlamento Europeu uma proposta de regulamento (UE) n.o 182/2011 que estabeleça as regras de execução do presente regulamento.
Indústrias aplicáveis
Dispositivos eletrónicos para automóveis, Conjuntos de motorímetros, Baterias de armazenamento para automóveis, Equipamento elétrico para automóveis, Motores para automóveis, Baterias dielétricas solúveis em água, Válvulas de segurançaCompressores de ar condicionado para automóveis
Características fundamentais
- A estrutura de circuito magnético duplo garante alta intensidade do campo magnético e menor vazamento de fluxo
- A estrutura especial de desgaste reduz a fuga de fluxo para menos de 1 mt
- Molas, rolos e rolamentos lineares de tipo U para resistência elevada à carga de deflexão
- Isolamento da vibração da mola de ar para funcionamento estável com cargas pesadas - não é necessária uma fundação especial
- Dispositivos de proteção abrangentes para sobreaquecimento térmico, sobrecarga, sobrecorrente, sobrevoltagem e sobredeslocamento
- Proteção da rede elétrica contra sobrevoltagem, subvoltagem e perda de fase
- Capazes de realizar ensaios ambientais sinusoidais, aleatórios e de impacto
- O sistema requer flutuação de tensão ≤ ± 10% e resistência à terra ≤ 4Ω
- Projeto de alta fiabilidade adequado para uma operação prolongada
Os nossos serviços
| Serviço de pré-venda |
Consultoria técnica:Métodos de ensaio, planeamento e aconselhamento de laboratório
Seleção do equipamento:Sistemas de selecção de tipos, FAQ
Sistemas de ensaio de produtos |
| Serviço de venda |
Comunicação com os clientes e actualizações do progresso
Orientação pré-instalação, preparação do equipamento, depuração e comissionamento
Cooperação com medições de verificação de terceiros |
| Serviço pós-venda |
Período de garantia de qualidade de um ano com manutenção ao longo da vida
Orientação e apoio técnicos
Tempo de resposta de 2 horas para chamadas de serviço
Aceitar OEM, serviços de design e opções de rótulo do comprador |

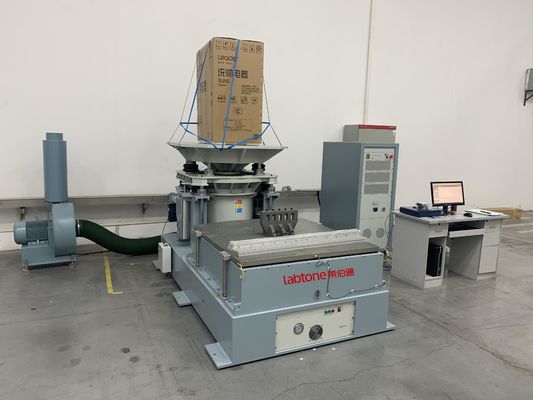

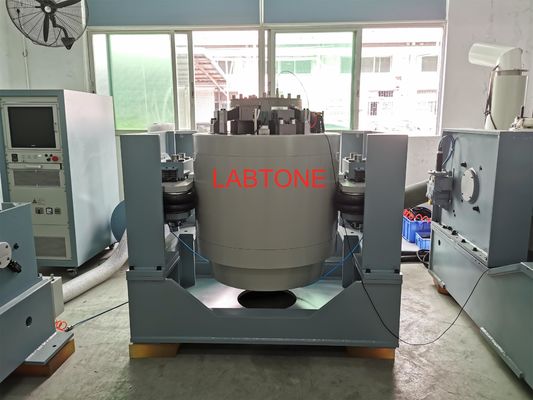

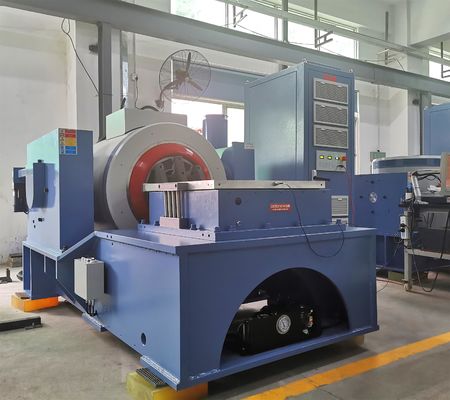

Imagens do produto
