22KN Electrodynamic Vibration Shaker System Compliance to IEC60068-2-27:2008

22KN Electrodynamic Vibration Shaker System Compliance to IEC60068-2-27:2008
22KN Electrodynamic Vibration Shaker System Compliance to IEC60068-2-27:2008 22KN Electrodynamic Vibration Shaker System Compliance to IEC60068-2-27:2008 22KN Electrodynamic Vibration Shaker System Compliance to IEC60068-2-27:2008

Imagem Grande :  22KN Electrodynamic Vibration Shaker System Compliance to IEC60068-2-27:2008

Detalhes do produto:
Lugar de origem: CHINA
Marca: LABTONE
Certificação: CE,ISO
Número do modelo: EV222
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1set
Detalhes da embalagem: Caixa de madeira internacional
Tempo de entrega: 45 dias úteis
Contato

22KN Electrodynamic Vibration Shaker System Compliance to IEC60068-2-27:2008

descrição
força seno: 2400kg.f (24kN) Força aleatória: 2200kg.f (22kN)
Choque Froce: 4400kg.f (44kN) Deslocamento: 51mm
Aceleração máxima: 100g Carga útil: 400 kg
Max.Velocity: 2,0 m/s Nome: Sistema de agitação por vibração eletrodinâmica de 22 kN conforme com a norma IEC60068-2-27:2008
Destacar:

22KN electrodynamic vibration shaker

,

vibration test system IEC60068-2-27

,

electrodynamic shaker with warranty

22kN Electrodynamic Vibration Shaker System Conforming to IEC60068-2-27:2008





Principle Block Diagram of Equipment

A Vibration Test System consists of four major components (shown in Figure A-1):

  • Shaker
  • Power Amplifier
  • Cooling Blower
  • Measurement and Control System
    • Accelerometers and Cables
    • Charge Amplifier, depending on which type of accelerometers.
    • Control System, sometimes including DATA Analysis Software

Equipment Configuration



Item Configuration Qty.
1) Vibration shaker
  A20S34 shaker (included Pneumatic Centering Controller) 1 set
  B752S blower (included silencer and Duct ) 1 set
  Head Expander VT80CM 1 set
  Horizontal Slip table HG80M 1 set
2) Power Amplifier
  LA20K Power amplifier(including Field power supply) 1 set
3)

Vibration Controller-Vcs-02

(Including Hardware and Control Functions Program software CDS


  Accelerometer (Including Length 7m low noise BNC-M5 cable) 2 set
  Computer(Including keyboard, mouse and monitor) 0 set
4)

Documentation

Operation Manual, Packing List

 1 set
5) Accessories
  Maintenance Tools 1 set
  Standard Spare Parts 1 set




Specification



Shaker Specifications
Peak Sine (Pk) 2400Kg.f peak (24KN)
Random (RMS) 2200Kg.f rms (22KN) @ISO5344
Shock (Pk) 4400Kg.f peak (44KN) @6ms
Usable Frequency DC～3000Hz
Maximum Displacement (p-p) 51mm (2inch)
Max. velocity 2m/s
Max. acceleration Sine:100g (980 m/s2)；Random: 60g (588 m/s2)
Vertical Load Support 400 kg

Body Suspension Natural

Frequency (Thrust Axis)

 Less than 2.5 Hz
Armature Diameter Ф340 mm
Armature Weight About 24kg

Fundamental Resonance

Frequency (Bare table)

 2,600 Hz (nom.) +/- 5%

Load Attachment

Points (Standard)

 21stainless steel M10 Inserts
Stray Flux Density ＜10gauss
Allowable partial force 500.N.M
Shaker dimensions 1190mmL×860mmD×1060mmH
Power Amplifier Specifications LA20K
Rated Output Capacity 22KVA
Signal to Noise Ratio Greater than 65 dB
Amplifier Efficiency Greater than 90%
Amplifier Overall Dimensions 650mmL×920mmD×1780mmH

Main Features


1) Rugged suspension system and linear motion guiding, strong carrying capacity, good guiding functions, high stability.
2) Load center airbag with high static stiffness and low dynamic stiffness, strong carrying capacity, perfect performance on amplitude variation.
3) High efficiency D class power switching, 3-sigma peak current, low power consumption and minimum harmonic     distortion.
4) Quick self-diagnosis with safety interlock, high safety reliability
5) Airbag shock isolation device for vibration platform without the need of additional foundation, perfect reproduction of vibrational wave and reduction in vibration transmittance
6) Horizontal and vertical expansion platforms for different applications
7) Simple controller operation


Customer Services

Presales:

  • Technical consultation: test method, laboratory planning and suggestion.
  • Equipment selection: selection scheme, FAQ.
  • Product testing scheme.


In-Sales:

  • Customer communication and progress report.
  • Guidance for pre-installation preparation, equipment commissioning and test run.
  • Calibration (when Third Party’s verification is required).


After-Sales:

  • Technical training: operation of equipment, daily maintenance, common fault diagnosis and troubleshooting.
  • Scheduled on-site service: Detection of problem as soon as possible in order to eliminate equipment and anthropogenic hazards. This is to ensure long term and stable equipment operation as well as delivery of latest technical information.
  • Technical support: special paid services are provided according to customer’s needs.


Detail Images:

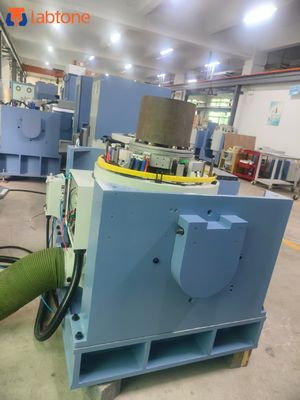

22KN Electrodynamic Vibration Shaker System Compliance to IEC60068-2-27:2008 0

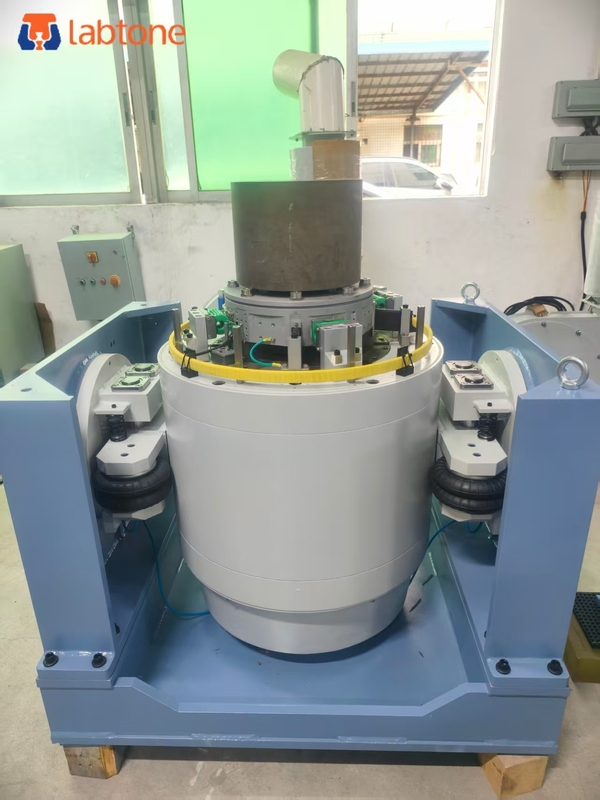

22KN Electrodynamic Vibration Shaker System Compliance to IEC60068-2-27:2008 1
