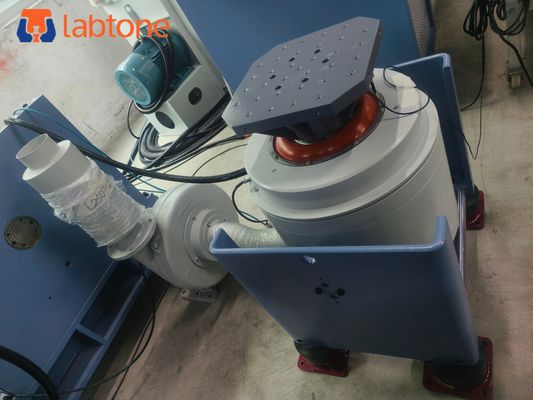

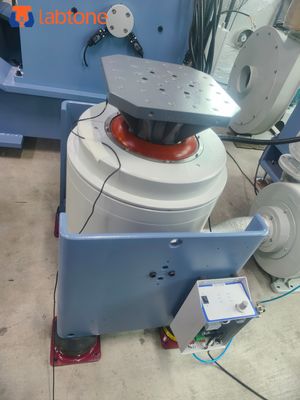

Sistemas de Teste de Vibração de 3 Eixos, Mesa Vibratória para Simulação Rodoviária de Peças Automotivas​

Sistemas de Teste de Vibração de 3 Eixos, Mesa Vibratória para Simulação Rodoviária de Peças Automotivas​
Sistemas de Teste de Vibração de 3 Eixos, Mesa Vibratória para Simulação Rodoviária de Peças Automotivas​ Sistemas de Teste de Vibração de 3 Eixos, Mesa Vibratória para Simulação Rodoviária de Peças Automotivas​ Sistemas de Teste de Vibração de 3 Eixos, Mesa Vibratória para Simulação Rodoviária de Peças Automotivas​

Imagem Grande :  Sistemas de Teste de Vibração de 3 Eixos, Mesa Vibratória para Simulação Rodoviária de Peças Automotivas​

Detalhes do produto:
Lugar de origem: China
Marca: LABTONE
Certificação: CE, ISO
Número do modelo: EV203
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: negociável
Detalhes da embalagem: Caixa de madeira internacional
Tempo de entrega: 45 dias úteis
Habilidade da fonte: 15 conjuntos / mês
Contato

Sistemas de Teste de Vibração de 3 Eixos, Mesa Vibratória para Simulação Rodoviária de Peças Automotivas​

descrição
Força máxima de saída:: 300Kgf Max. Deslocamento:: 50 mm (3 polegadas)
Carga útil:: 120KG Diâmetro da armadura:: ￠150 mm
Fornecimento de energia:: Fase 380V/50Hz da C.A. 3 Faixa de frequência:: 2-2500
Aceleração máxima:: 100g Velocidade máxima:: 120 m/s
Destaque:: vequipamento de ensaio de embalagens, equipamento de laboratório de vibração
Destacar:

Sistema de ensaio de vibração de três eixos

,

mesa vibratória automotiva

,

equipamento de teste de simulação rodoviária

Introdução



O teste de vibração é um processo de excitação ou choque de alguma peça ou dispositivo para observar sua reação em um ambiente real. O teste de vibração é amplamente aplicado em muitos campos, desde placas de circuito, aviões, navios, foguetes, mísseis, automóveis, eletrodomésticos e outros produtos industriais.



A Labtone pode oferecer a proposta completa de vibração e teste, e fornecer os certificados de qualidade dos produtos de acordo com os padrões nacionais e internacionais, incluindo os padrões GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC e ASTM.



Parâmetros Técnicos para EV203



Parâmetros de VG300-40 eletrodinâmico agitador
Força máxima de excitação senoidal 300Kgf pico (3KN)
Força máxima de excitação aleatória 300Kgf r.ms (3KN)
Força máxima de excitação de choque 600Kgf pico (6KN)
Faixa de frequência 2～2500Hz
Deslocamento máximo 38 mm p-p
Velocidade máxima 1,8 m/s
Aceleração máxima 100G (980 m/s2)
Carga máxima (seno) F=M.A
5G (49 m/s2) 10G (98 m/s2) 20G (196 m/s2) 30G (294 m/s2)
57kg 27kg 12kg 7kg
Carga efetiva 120 kg
Frequência de isolamento de vibração 2,5 Hz
Diâmetro da armadura Ф150 mm
Massa da armadura 3kg
Parafuso da mesa 13×M8
Vazamento de fluxo ＜10gauss
Momento excêntrico admissível 300N.m
Dimensões do agitador 800×565×670 mm
Peso Aproximadamente 480Kg
Amp3Amplificador de potência digital de comutação K
Potência de saída 4KVA
Tensão de saída 100V
Corrente de saída 30A
Eficiência do amplificador ≥90%
Frequência de comutação 116KHz
Relação sinal-ruído ≥65dB
Ruído ≤70dB
Dimensão do amplificador 880 × 590 × 1125 mm
Sistema de proteção servo
Funções: Temperatura, pressão do ar, sobre-deslocamento, sobretensão, sobrecorrente, subtensão de entrada, falha externa, fonte de alimentação de controle, falha lógica, perda de fase de entrada, etc.
Controlador de vibração digital
Configuração de hardware: Entrada de 2 canais, saída de 1 canal
Computador de controle 1 conjunto





Recursos:

  • Força do sistema de suspensão e orientação de movimento linear, forte capacidade de carga, boas funções de orientação, alta estabilidade.
  • Desempenho perfeito na variação de amplitude.
  • Alta eficiência na conversão de energia da Classe D, corrente de pico 3 - Sigma, fornece a otimização do consumo de energia e a mínima distorção harmônica.
  • Diagnóstico de autoteste rápido e proteção em cadeia, alta segurança e confiabilidade
  • O dispositivo de amortecimento de isolamento por bolsa de ar realiza a mesa de vibração sem a necessidade de uma fundação especial. Perfeita reprodução da forma de onda de vibração e redução da transmissão de vibração
  • Diferentes aplicações nas mesas vertical e horizontal.
  • Operação simples para o controlador.



Princípio de funcionamento:



Sistemas de Teste de Vibração de 3 Eixos, Mesa Vibratória para Simulação Rodoviária de Peças Automotivas​ 0





Especificações: EV203-EV220



Modelo EV203 EV206 EV210 EV220
Gerador de Vibração VG300/40 VG300/50 VG1000/50 VG2000/50
Frequência (Hz) 2-2500 2-3000 2-3000 2-2500
Força Máxima de Saída (kgf) 300 600 1000 2000
Deslocamento Máximo (mmp-p) 38 50 50 50
Aceleração Máxima (g) 100 100 100 100
Velocidade Máxima (cm/s) 120 200 200 200
Carga útil (kg) 120 200 300 400
Massa da Armadura (kg) 3 6 10 20
Diâmetro da Armadura (mm) φ150 φ200 φ240 φ320
Método de resfriamento Resfriamento a ar forçado
Peso do Gerador de Vibração (kg) 460 920 1100 1600
Dimensão do Gerador de Vibração C*L*A (MM) 750*555*670 800*600*710 845*685*840 1200*870*1100
Amplificador de Potência Amp3k Amp6k Amp12k Amp22k
Método de resfriamento Resfriamento a ar forçado
Peso do Amplificador de Potência (kg) 250 320 350 500
Dimensão do Amplificador de Potência C*L*A (MM) 800*550*1250 800*550*1250 800*550*1520 800*550*1520
Utilidade
Requisitos		 3 fases AC380V ±10% 50Hz
Capacidade Agregada (KW) 9 20 25 35





Serviços ao Cliente



Pré-venda:

  • Consultoria técnica: método de teste, planejamento e sugestão de laboratório.
  • Seleção de equipamentos: esquema de seleção, FAQ.
  • Esquema de teste do produto.

Em vendas:

  • Comunicação com o cliente e relatório de progresso.
  • Orientação para preparação de pré-instalação, comissionamento de equipamentos e teste de execução.
  • Calibração (quando a verificação de terceiros é necessária).

Pós-venda:

  • Treinamento técnico: operação de equipamentos, manutenção diária, diagnóstico e solução de problemas comuns.
  • Serviço agendado no local: Detecção de problemas o mais rápido possível, a fim de eliminar equipamentos e perigos antropogênicos. Isso garante a operação de equipamentos estável e de longo prazo, bem como a entrega das informações técnicas mais recentes.
  • Suporte técnico: serviços pagos especiais são fornecidos de acordo com as necessidades do cliente.

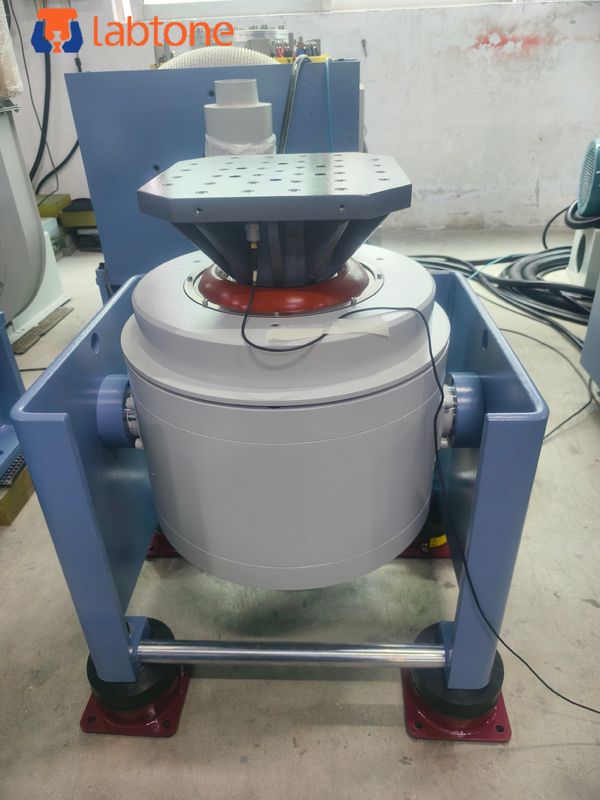

Imagens detalhadas:



Sistemas de Teste de Vibração de 3 Eixos, Mesa Vibratória para Simulação Rodoviária de Peças Automotivas​ 1





etiqueta:

Serviços dos testes de vibração,

Sistema do abanador da vibração,

equipamento de ensaio de vibração
