Shaker de vibração eletrodinâmica para ensaios de peças de aeronave Cumprindo a MIL-STD-810G

Shaker de vibração eletrodinâmica para ensaios de peças de aeronave Cumprindo a MIL-STD-810G
Electrodynamic Vibration Shaker for aircraft parts testing Meets MIL- STD -810G
Shaker de vibração eletrodinâmica para ensaios de peças de aeronave Cumprindo a MIL-STD-810G Shaker de vibração eletrodinâmica para ensaios de peças de aeronave Cumprindo a MIL-STD-810G Shaker de vibração eletrodinâmica para ensaios de peças de aeronave Cumprindo a MIL-STD-810G Shaker de vibração eletrodinâmica para ensaios de peças de aeronave Cumprindo a MIL-STD-810G

Imagem Grande :  Shaker de vibração eletrodinâmica para ensaios de peças de aeronave Cumprindo a MIL-STD-810G

Detalhes do produto:
Lugar de origem: Dongguan, China
Marca: LABTONE
Certificação: CE, ISO
Número do modelo: EV222
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: negociável
Detalhes da embalagem: Caixa da madeira compensada com embalagem do vácuo
Tempo de entrega: 30-35 dias úteis
Termos de pagamento: L/c, t/t
Habilidade da fonte: 15 conjuntos por mês
Contato

Shaker de vibração eletrodinâmica para ensaios de peças de aeronave Cumprindo a MIL-STD-810G

descrição
Força do Seno:: 2400kg.f (24kN) Força de choque:: Pico de 4400Kg.f (44KN)
Força aleatória:: 2200Kg.f rms (22KN) Velocidade máxima: 2,0m/s
Deslocamento:: 51mm Carga útil:: 400 kg
Destaque:: equipamento de teste de vibração, sistema de vibração eletrodinâmica, equipamento de teste dinâmico
Destacar:

Aquecedores de vibração eletrodinâmicos para aeronaves

,

Sistema de ensaio de vibração MIL-STD-810G

,

Mecanismo de ensaio de vibração de peças de aeronave

Sistema de ensaio de vibração Descrição



Um conjunto completo de sistemas de ensaio de vibração é composto pelo agitado, pelo amplificador de potência e pelo sistema de controlo de medição de vibração.De acordo com as normas nacionais e internacionais relevantes (como MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS, etc.) para fornecer apoio técnico para estabelecer a inspecção da qualidade dos produtos





Ponto Configuração Qty.
A Máquinas de secagem por vibração
  Aquecedor A11S24 (incluindo o controlador de centralização pneumático) 1 conjunto
  Sopradora B402S (incluindo silenciador e condutor) 1 conjunto
  Tabela de deslizamento horizontal HG50M 1 conjunto
  Expansor de cabeça VT50CM 1 conjunto
B Amplificador de potência
  Amplificador de potência LA10K (incluindo fonte de alimentação de campo) 1 conjunto
C. Não.

Controlador de vibração.Vcs-2

(Incluindo funções de hardware e controlo)


  Acelerômetro (incluindo o cabo BNC-M5 de comprimento 7 m, de baixo ruído) 1 conjunto
  Computador(Incluindo teclado, mouse e monitor) 0 conjunto
D

Documentação

Manual de funcionamento, relatório de ensaio, lista de embalagens

 1 conjunto
E Accessórios
  Ferramentas de manutenção 1 conjunto
  Peças de reposição normalizadas 1 conjunto




Características

  1. Sistema de suspensão robusto e orientação de movimento linear, forte capacidade de carga, boas funções de orientação, alta estabilidade.
  2. Airbag central de carga com alta rigidez estática e baixa rigidez dinâmica, forte capacidade de carga, desempenho perfeito na variação de amplitude. baixo consumo de energia e mínimo.
  3. Alta eficiência, comutação de potência de classe D, 3 sigma de corrente máxima, distroção harmônica.
  4. Autodiagnóstico rápido com bloqueio de segurança, alta fiabilidade de segurança.
  5. Dispositivo de isolamento de choque de airbag para plataforma de vibração sem necessidade de fundação adicional, reprodução perfeita da onda vibratória e redução da transmissão de vibração.
  6. Plataformas de expansão horizontais e verticais para diferentes aplicações.
  7. Operação simples do controlador.

Especificação do agitador eletrodinâmico



Especificações do agitadorA20S34
Pico seno (Pk) 2400Kg.f pico (24KN)
Caso (RMS) 2200Kg.f rms (22KN) @ISO5344
Choque (Pk) 4400Kg.f pico (44KN) @6ms
Frequência utilizável DC ≈ 3000 Hz
Deslocamento máximo (p-p) 51 mm (2 polegadas)
Velocidade máxima 2 m/s
Aceleração máxima Sine:100 g (980 m/s)2); Random: 60 g (588 m/s)2)
Suporte de carga vertical 300 kg

Suspensão corporal Natural

Frequência (Eixo de Propulsão)

 De potência não superior a 2 kW
Diâmetro da armadura F340 mm
Peso da armadura Cerca de 24 kg.

Resonância Fundamental

Frequência (quadro nu)

 2,600 Hz (nom.) +/- 5%

Instalação de carga

Pontos (norma)

 21 aço inoxidável M10 Insertos
Densidade de fluxo de desvio < 10 gauss
Força parcial admissível 500.N.M.
Dimensões do agitador 1190 mmL × 860 mmD × 1060 mmH
Peso do Shaker Cerca de 1900 kg.
Especificações do amplificador de potênciaLA20KL
Capacidade de produção nominal 22 KVA
Relação sinal/ruído Maior que 65 dB
Eficiência do amplificador Mais de 90%
Dimensões gerais do amplificador 650 mmL × 920 mmD × 1780 mmH

Extensores de cabeça



Tamanho ((mm): 300 x 300-1500x1500

Materiais:Alumínio/Magnésio

A plataforma de expansão é feita de liga de magnésio para fornecer expansão para a armadura.A microestrutura específica proporciona uma amortecimento razoável das vibrações, e minimiza o fator de amplificação da ressonância de alta frequência.



Instalação / Cubo



Materiais:Alumínio/Magnésio
De acordo com a demanda real do cliente, podemos oferecer diferentes formas de fixação, tais como quadrado tridimensional, L e forma de T.



Serviço de pré-venda

* Consultas técnicas: método de ensaio, planeamento e sugestões de laboratório.

* Selecção dos equipamentos: esquema de selecção, FAQ.

* Visite a nossa fábrica.



Serviço pós-venda

* Formação para a instalação da máquina, formação para a utilização da máquina.

* Engenheiros disponíveis para o serviço de máquinas no estrangeiro.



Detalhes da imagem:

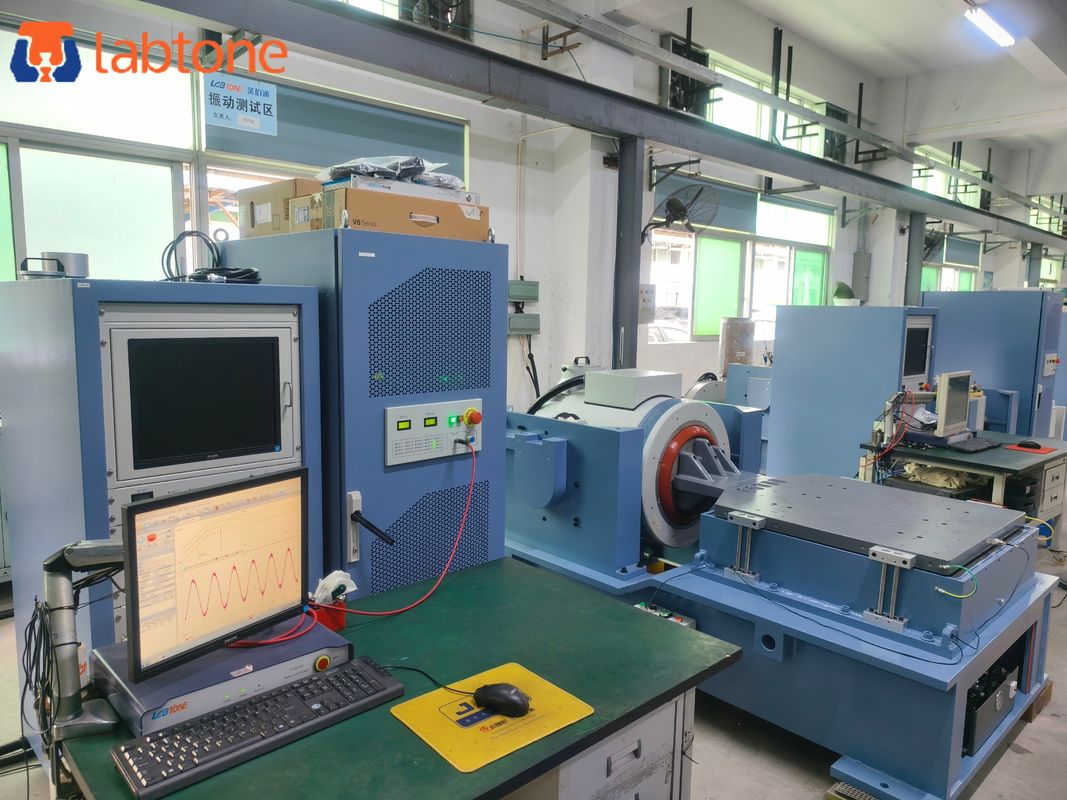

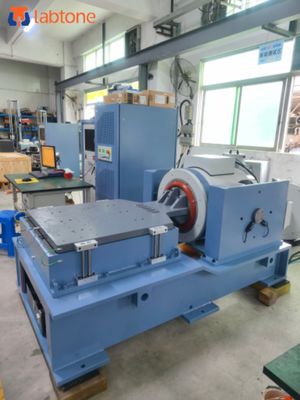

Shaker de vibração eletrodinâmica para ensaios de peças de aeronave Cumprindo a MIL-STD-810G 0

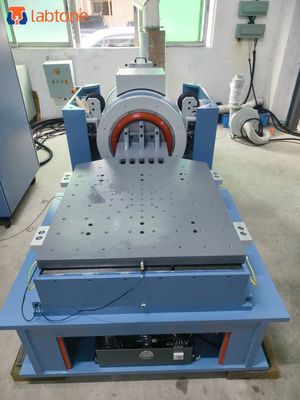

Shaker de vibração eletrodinâmica para ensaios de peças de aeronave Cumprindo a MIL-STD-810G 1
