Sistema de teste de vibração aleatória do ISTA para testes de segurança do pacote de baterias UL2580 EV

Sistema de teste de vibração aleatória do ISTA para testes de segurança do pacote de baterias UL2580 EV
ISTA Random Vibration Test System For UL2580 EV Battery Pack Safety Testing Meet ISTA
Sistema de teste de vibração aleatória do ISTA para testes de segurança do pacote de baterias UL2580 EV Sistema de teste de vibração aleatória do ISTA para testes de segurança do pacote de baterias UL2580 EV Sistema de teste de vibração aleatória do ISTA para testes de segurança do pacote de baterias UL2580 EV Sistema de teste de vibração aleatória do ISTA para testes de segurança do pacote de baterias UL2580 EV

Imagem Grande :  Sistema de teste de vibração aleatória do ISTA para testes de segurança do pacote de baterias UL2580 EV

Detalhes do produto:
Lugar de origem: Dongguan, China
Marca: LABTONE
Certificação: CE, ISO
Número do modelo: EV222
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: negociável
Detalhes da embalagem: Caixa da madeira compensada com embalagem do vácuo
Tempo de entrega: 30-35 dias úteis
Termos de pagamento: L/c, t/t
Habilidade da fonte: 15 conjuntos por mês
Contato

Sistema de teste de vibração aleatória do ISTA para testes de segurança do pacote de baterias UL2580 EV

descrição
Força do Seno:: 2400kg.f (24kN) Força de choque:: Pico de 4400Kg.f (44KN)
Força aleatória:: 2200Kg.f rms (22KN) Velocidade máxima: 2,0m/s
Deslocamento:: 51mm Carga útil:: 400 kg
Destaque:: Equipamento de teste de vibração trifásico, sistema de teste de vibração eletrodinâmico, sistema de
Destacar:

Sistema de ensaio de vibração ISTA para baterias de veículos elétricos

,

Sistema de ensaio de vibração conforme com a norma UL2580

,

Sistema de ensaio de vibração aleatória para baterias

Sistema de Teste de Vibração Descrição



Um conjunto completo de sistema de teste de vibração é composto pelo agitador, amplificador de potência e sistema de controle de medição de vibração, de acordo com as normas nacionais e internacionais relevantes (como MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS, etc.) para fornecer suporte técnico para estabelecer a inspeção de qualidade do produto





Item Configuração Qtd.
A Agitador de vibração
  Agitador A11S24 ((incluindo Controlador de Centralização Pneumática) 1 conjunto
  Soprador B402S (incluindo silenciador e duto) 1 conjunto
  Mesa deslizante horizontal HG50M 1 conjunto
  Expansor de cabeça VT50CM 1 conjunto
B Amplificador de potência
  Amplificador de potência LA10K (incluindo fonte de alimentação de campo) 1 conjunto
C.

Controlador de vibração-Vcs-2

(Incluindo Hardware e Software de Programa de Funções de Controle CDS


  Acelerômetro (Incluindo cabo BNC-M5 de baixo ruído de 7m de comprimento) 1 conjunto
  Computador(Incluindo teclado, mouse e monitor) 0 conjunto
D

Documentação

Manual de Operação, Relatório de Teste, Lista de Embalagem

 1 conjunto
E Acessórios
  Ferramentas de Manutenção 1 conjunto
  Peças Sobressalentes Padrão 1 conjunto




Características

  1. Sistema de suspensão robusto e orientação de movimento linear, forte capacidade de carga, boas funções de orientação, alta estabilidade.
  2. Airbag de centro de carga com alta rigidez estática e baixa rigidez dinâmica, forte capacidade de carga, desempenho perfeito na variação de amplitude. baixo consumo de energia e mínimo.
  3. Comutação de potência classe D de alta eficiência, corrente de pico de 3-sigma, distorção harmônica.
  4. Autodiagnóstico rápido com intertravamento de segurança, alta confiabilidade de segurança.
  5. Dispositivo de isolamento de choque por airbag para plataforma de vibração sem a necessidade de adicional. fundação, reprodução perfeita da onda vibracional e redução na transmissão da vibração.
  6. Plataformas de expansão horizontal e vertical para diferentes aplicações.
  7. Operação simples do controlador.

Especificação do Agitador Eletrodinâmico



Especificações do AgitadorA20S34
Pico Senoidal (Pk) 2400Kgf pico (24KN)
Aleatório (RMS) 2200Kgf rms (22KN) @ISO5344
Choque (Pk) 4400Kgf pico (44KN) @6ms
Frequência Utilizável DC～3000Hz
Deslocamento Máximo (p-p) 51mm (2 polegadas)
Velocidade Máxima 2m/s
Aceleração Máxima Seno: 100g (980 m/s2) ； Aleatório: 60g (588 m/s2)
Suporte de Carga Vertical 300 kg

Suspensão do Corpo Natural

Frequência (Eixo de Empuxo)

 Menos de 2,5 Hz
Diâmetro da Armadura Ф340 mm
Peso da Armadura Cerca de 24kg

Ressonância Fundamental

Frequência (Mesa nua)

 2.600 Hz (nom.) +/- 5%

Fixação de Carga

Pontos (Padrão)

 21 inserções de aço inoxidável M10
Densidade de Fluxo Parasita ＜10gauss
Força parcial admissível 500.N.M
Dimensões do agitador 1190mmC×860mmL×1060mmA
Peso do Agitador Cerca de 1900Kg
Especificações do Amplificador de PotênciaLA20KL
Capacidade de Saída Nominal 22KVA
Relação Sinal-Ruído Maior que 65 dB
Eficiência do Amplificador Maior que 90%
Dimensões Gerais do Amplificador 650mmC×920mmL×1780mmA

Expansores de Cabeça



Tamanho (mm): 300 x 300-1500x1500

Material:Alumínio / Magnésio

A plataforma de expansão é feita de liga de magnésio para fornecer expansão para a armadura. Com design razoável e científico, a plataforma pode atingir uma frequência de teste de 2 kHz. A microestrutura específica fornece amortecimento de vibração razoável e minimiza o fator de amplificação da ressonância de alta frequência.



Fixação / Cubo



Material:Alumínio / Magnésio
De acordo com a demanda real do cliente, podemos oferecer diferentes formatos de fixação, como tridimensional quadrado, L e formato T.



Serviço de Pré-Venda

* Consultoria técnica: método de teste, planejamento e sugestão de laboratório.

* Seleção de equipamentos: esquema de seleção, FAQ.

* Veja nossa fábrica.



Serviço Pós-Venda

* Treinamento de como instalar a máquina, treinamento de como usar a máquina.

* Engenheiros disponíveis para manutenção de máquinas no exterior.



Detalhes da imagem:

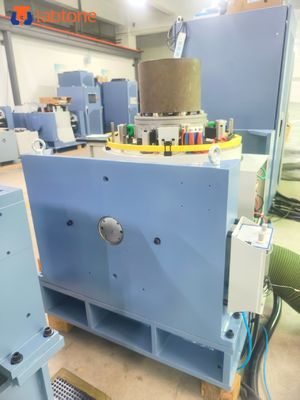

Sistema de teste de vibração aleatória do ISTA para testes de segurança do pacote de baterias UL2580 EV 0

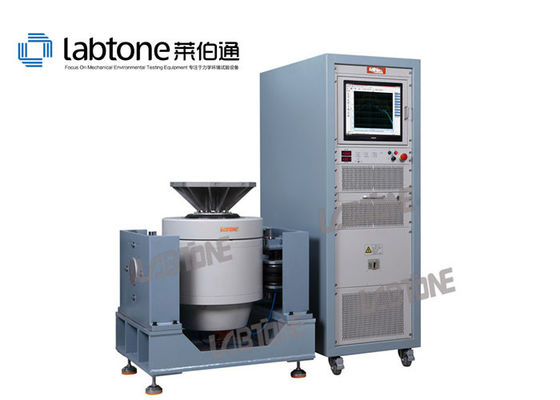

Sistema de teste de vibração aleatória do ISTA para testes de segurança do pacote de baterias UL2580 EV 1

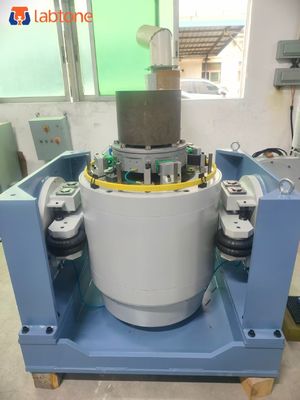

Sistema de teste de vibração aleatória do ISTA para testes de segurança do pacote de baterias UL2580 EV 2
