Sistema de ensaio de vibração aleatória padrão ISTA 3A para a inspecção da qualidade dos produtos automotivos

Sistema de ensaio de vibração aleatória padrão ISTA 3A para a inspecção da qualidade dos produtos automotivos
Sistema de ensaio de vibração aleatória padrão ISTA 3A para a inspecção da qualidade dos produtos automotivos Sistema de ensaio de vibração aleatória padrão ISTA 3A para a inspecção da qualidade dos produtos automotivos Sistema de ensaio de vibração aleatória padrão ISTA 3A para a inspecção da qualidade dos produtos automotivos

Imagem Grande :  Sistema de ensaio de vibração aleatória padrão ISTA 3A para a inspecção da qualidade dos produtos automotivos

Detalhes do produto:
Lugar de origem: CHINA
Marca: LABTONE
Certificação: CE,ISO
Número do modelo: EV310
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1set
Detalhes da embalagem: Caixa de madeira internacional
Tempo de entrega: 45 dias úteis
Contato

Sistema de ensaio de vibração aleatória padrão ISTA 3A para a inspecção da qualidade dos produtos automotivos

descrição
Nome: Sistema de teste aleatório da vibração do padrão de ISTA 3A para a inspeção da qualidade de produto Seno: 1000kg.f (10kN)
Choque: 2000kg.f (20kN) Amplitude: 51mm
Max Velocity: 2,0m/s Método de resfriamento: Refrigeração a ar
Destacar:

Sistema de ensaio de vibração ISTA 3A

,

Equipamento de ensaio de vibração automotivo

,

Sistema de ensaio de vibração aleatória com garantia

Sistema de Teste de Vibração Aleatória Padrão ISTA 3A para Inspeção de Qualidade do Produto



Sistema de Agitador de Vibração Descrição

Um conjunto completo de sistema de teste de vibração é composto por agitador, amplificador de potência e sistema de controle de medição de vibração, de acordo com as normas nacionais e internacionais relevantes (como MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS, etc.) para fornecer suporte técnico para estabelecer a inspeção de qualidade do produto
Aplicações do sistema de teste de vibração:
automotivo, eletrônicos, aeroespacial, embarcações, telecomunicações, optoeletrônica, instrumentos, etc.

A série EV de sistema de teste de vibração eletromagnética é especialmente projetada para atender à necessidade de operação de longo tempo. Vibrações vertical e horizontal podem ser alcançadas pela instalação de uma base resistente à vibração. A plataforma padrão é equipada com um dispositivo de isolamento de choque por airbag de alta eficiência, de modo que a vibração transmitida ao edifício possa ser minimizada, não havendo necessidade de uma fundação adicional na maioria dos casos

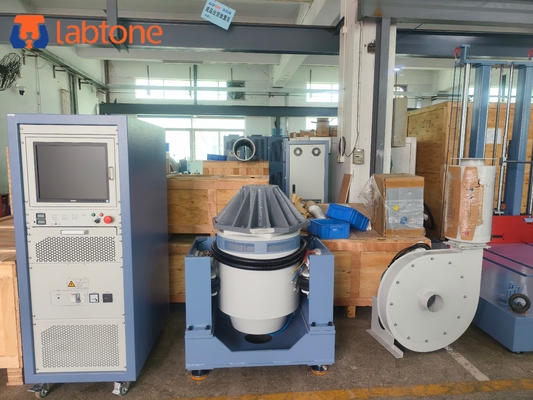

Sistema de Agitador de VibraçãoConfiguração do Equipamento


ItemConfiguraçãoQtd.
1.Agitador combinado
 Agitador A11T24 ((incluindo Controlador de Centralização Pneumática)1 conjunto
 Soprador B402 (incluindo silenciador e duto)1 conjunto
 Expansor de Cabeça VT80CM1 conjunto
2.Amplificador de Potência
 Amplificador de potência LA10K (incluindo fonte de alimentação de campo)1 conjunto
3.Controlador do Agitador1 conjunto


Controlador do Agitador VCS5X-02

(hardware: 2 entradas / 1 acionamento. Aplicação: Aleatório/Senoidal/Choque)

1 conjunto
 Acelerômetros LTE-C02A01 (Incluindo cabo BNC-M5 de baixo ruído de 7m de comprimento)2 conjuntos
 Computador(Incluindo teclado, mouse e monitor)0 conjunto
4Manual de Operação1 conjunto
5Acessórios1 conjunto
 Ferramentas de Manutenção1 conjunto
 Peças Sobressalentes Padrão1 conjunto


Especificação do Sistema de Agitador de Vibração:

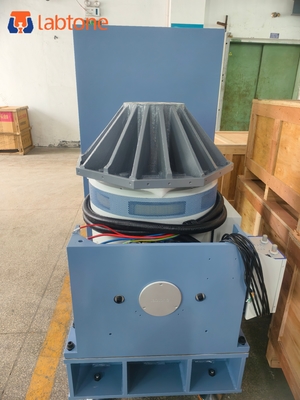

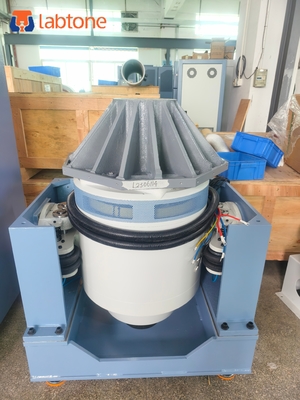

Especificações do AgitadorVG1000-76
Pico Senoidal (Pk)1100Kgf pico (11KN)
Aleatório (RMS)1000Kgf rms (10KN) @ISO5344
Choque (Pk)2200Kgf pico (22KN) @6ms
Frequência Utilizável1～3000Hz
Deslocamento Máximo (p-p)76mm (3 polegadas) intermitente, 51mm (2 polegadas) contínuo
Velocidade Máxima2,0m/s
Aceleração MáximaSenoidal: 85G ； Aleatório: 60G
Suporte de Carga Vertical300 kg

Suspensão do Corpo Natural
Frequência (Eixo de Empuxo)

Menos de 2,5 Hz
Diâmetro da ArmaduraФ240 mm
Peso da Armadura13kg
Força parcial permitida350.N.M

Ressonância Fundamental
Frequência (Mesa nua)

2.500 Hz (nom.) +/- 5%

Fixação de Carga
Pontos (Padrão)

16 inserções M10 de aço inoxidável
Densidade de Fluxo Parasita＜10gauss
Força parcial permitida500.N.M
Dimensões do Agitador960mmC×745mmP×790mmA
Peso do AgitadorCerca de 1000Kg
Especificações do Amplificador de PotênciaLA10K
Capacidade de Saída Nominal12KVA
Relação Sinal-RuídoMaior que 65 dB
Eficiência do AmplificadorMaior que 90%
Dimensões Gerais do Amplificador940mmC×715mmP×780mmA
Peso do AmplificadorCerca de 400Kg
Proteção de Intertravamento●Tensão de Entrada Acima/Abaixo ●Falha Lógica ●Tensão/Corrente de Saída Acima ●Potência de Controle ●Externo ●Pressão do Óleo do Agitador ●O/T do Módulo ●Temperatura do Agitador ●Curso do Agitador

Expansores de Cabeça

Tamanho (mm): 300 x 300-1500x1500
Material:Alumínio / Magnésio
A plataforma de expansão é feita de liga de magnésio para fornecer expansão para a armadura. Com design razoável e científico, a plataforma pode atingir uma frequência de teste de 2 kHz. A microestrutura específica fornece amortecimento de vibração razoável e minimiza o fator de amplificação da ressonância de alta frequência.

Fixação / Cubo

Material:Alumínio / Magnésio
De acordo com a demanda real do cliente, podemos oferecer diferentes formatos de fixação, como forma tridimensional quadrada, L e T.

Principais Características do Sistema de Agitador de Vibração

1) O sistema de suspensão robusto e a orientação de movimento linear, forte capacidade de carga, boas funções de orientação, alta estabilidade.
2) Airbag do centro de carga com alta rigidez estática e baixa rigidez dinâmica, forte capacidade de carga, desempenho perfeito na variação de amplitude.
3) Comutação de potência classe D de alta eficiência, corrente de pico de 3-sigma, baixo consumo de energia e distorção harmônica mínima.
4) Autodiagnóstico rápido com intertravamento de segurança, alta confiabilidade de segurança
5) Dispositivo de isolamento de choque por airbag para plataforma de vibração sem a necessidade de fundação adicional, reprodução perfeita da onda vibracional e redução na transmissão de vibração
6) Plataformas de expansão horizontal e vertical para diferentes aplicações
7) Operação simples do controlador


Serviço ao Cliente

Serviço de Pré-Venda

* Consultoria técnica: método de teste, planejamento de laboratório e sugestão.
* Seleção de equipamentos: esquema de seleção, FAQ.
* Visite nossa fábrica.


Serviço Pós-Venda

* Treinamento de como instalar a máquina, treinamento de como usar a máquina.
* Engenheiros disponíveis para manutenção de máquinas no exterior.
