Sistema de Teste de Vibração com Amplificador de Potência do Agitador, Ventilador de Resfriamento e Sistema de Controle para Teste de Produtos em Conformidade com IEC60068-2-27 200

Sistema de Teste de Vibração com Amplificador de Potência do Agitador, Ventilador de Resfriamento e Sistema de Controle para Teste de Produtos em Conformidade com IEC60068-2-27 200
Sistema de Teste de Vibração com Amplificador de Potência do Agitador, Ventilador de Resfriamento e Sistema de Controle para Teste de Produtos em Conformidade com IEC60068-2-27 200 Sistema de Teste de Vibração com Amplificador de Potência do Agitador, Ventilador de Resfriamento e Sistema de Controle para Teste de Produtos em Conformidade com IEC60068-2-27 200 Sistema de Teste de Vibração com Amplificador de Potência do Agitador, Ventilador de Resfriamento e Sistema de Controle para Teste de Produtos em Conformidade com IEC60068-2-27 200

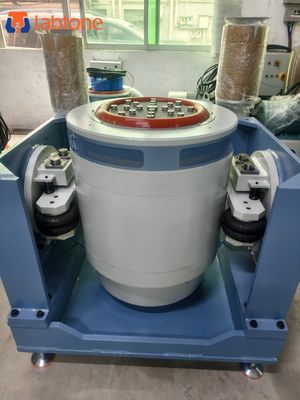

Imagem Grande :  Sistema de Teste de Vibração com Amplificador de Potência do Agitador, Ventilador de Resfriamento e Sistema de Controle para Teste de Produtos em Conformidade com IEC60068-2-27 200

Detalhes do produto:
Lugar de origem: China
Marca: LABTONE
Certificação: CE,ISO
Número do modelo: EV222
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Detalhes da embalagem: Caixa de madeira internacional
Tempo de entrega: 45 dias úteis
Contato

Sistema de Teste de Vibração com Amplificador de Potência do Agitador, Ventilador de Resfriamento e Sistema de Controle para Teste de Produtos em Conformidade com IEC60068-2-27 200

descrição
força seno: 2400kg.f (24kN) Força aleatória: 2200kg.f (22kN)
Choque Froce: 4400kg.f (44kN) Deslocamento: 51mm
Aceleração máxima: 100g Carga útil: 400 kg
Max.Velocity: 2,0 m/s Nome: Sistema de agitação por vibração eletrodinâmica de 22 kN conforme com a norma IEC60068-2-27:2008
Destacar:

sistema de teste de vibração com agitador

,

sistema de teste de vibração com ventilador de resfriamento

,

sistema de teste de vibração para IEC60068-2-27

Sistema de Agitador de Vibração Eletrodinâmico de 22kN em Conformidade com IEC60068-2-27:2008





Diagrama de Blocos do Equipamento

Um Sistema de Teste de Vibração consiste em quatro componentes principais (mostrados na Figura A-1):

  • Agitador
  • Amplificador de Potência
  • Ventilador de Resfriamento
  • Sistema de Medição e Controle
    • Acelerômetros e Cabos
    • Amplificador de Carga, dependendo do tipo de acelerômetros.
    • Sistema de Controle, às vezes incluindo Software de Análise de DADOS

Configuração do Equipamento



Item Configuração Qtd.
1) Agitador de vibração
  Agitador A20S34 (incluindo Controlador de Centralização Pneumática) 1 conjunto
  Ventilador B752S (incluindo silenciador e duto) 1 conjunto
  Expansor de Cabeça VT80CM 1 conjunto
  Mesa Deslizante Horizontal HG80M 1 conjunto
2) Amplificador de Potência
  Amplificador de potência LA20K (incluindo fonte de alimentação de campo) 1 conjunto
3)

Controlador de Vibração-Vcs-02

(Incluindo Hardware e Software de Programa de Funções de Controle CDS


  Acelerômetro (Incluindo cabo BNC-M5 de baixo ruído de 7m de comprimento) 2 conjuntos
  Computador(Incluindo teclado, mouse e monitor) 0 conjunto
4)

Documentação

Manual de Operação, Lista de Embalagem

 1 conjunto
5) Acessórios
  Ferramentas de Manutenção 1 conjunto
  Peças Sobressalentes Padrão 1 conjunto




Especificação



Especificações do Agitador
Seno de Pico (Pk) 2400Kgf pico (24KN)
Aleatório (RMS) 2200Kgf rms (22KN) @ISO5344
Choque (Pk) 4400Kgf pico (44KN) @6ms
Frequência Utilizável DC～3000Hz
Deslocamento Máximo (p-p) 51mm (2 polegadas)
Velocidade Máxima 2m/s
Aceleração Máxima Seno: 100g (980 m/s2)；Aleatório: 60g (588 m/s2)
Suporte de Carga Vertical 400 kg

Suspensão do Corpo Natural

Frequência (Eixo de Empuxo)

 Menos de 2,5 Hz
Diâmetro da Armadura Ф340 mm
Peso da Armadura Cerca de 24kg

Ressonância Fundamental

Frequência (Mesa Nua)

 2.600 Hz (nom.) +/- 5%

Fixação de Carga

Pontos (Padrão)

 21 inserções de aço inoxidável M10
Densidade de Fluxo Parasita ＜10gauss
Força parcial permitida 500.N.M
Dimensões do Agitador 1190mmC×860mmP×1060mmA
Especificações do Amplificador de PotênciaLA20K
Capacidade de Saída Nominal 22KVA
Relação Sinal-Ruído Maior que 65 dB
Eficiência do Amplificador Maior que 90%
Dimensões Gerais do Amplificador 650mmC×920mmP×1780mmA

Principais Características


1) Sistema de suspensão robusto e orientação de movimento linear, forte capacidade de carga, boas funções de orientação, alta estabilidade.
2) Bolsa de ar central de carga com alta rigidez estática e baixa rigidez dinâmica, forte capacidade de carga, desempenho perfeito na variação de amplitude.
3) Comutação de potência de classe D de alta eficiência, corrente de pico de 3-sigma, baixo consumo de energia e mínima distorção harmônica    .
4) Autodiagnóstico rápido com intertravamento de segurança, alta confiabilidade de segurança
5) Dispositivo de isolamento de choque por bolsa de ar para plataforma de vibração sem a necessidade de fundação adicional, reprodução perfeita da onda vibracional e redução na transmissão de vibração
6) Plataformas de expansão horizontal e vertical para diferentes aplicações
7) Operação simples do controlador


Serviços ao Cliente

Pré-venda:

  • Consultoria técnica: método de teste, planejamento e sugestão de laboratório.
  • Seleção de equipamentos: esquema de seleção, FAQ.
  • Esquema de teste do produto.


Em Vendas:

  • Comunicação com o cliente e relatório de progresso.
  • Orientação para preparação de pré-instalação, comissionamento de equipamentos e teste de funcionamento.
  • Calibração (quando a verificação de terceiros é necessária).


Pós-venda:

  • Treinamento técnico: operação de equipamentos, manutenção diária, diagnóstico de falhas comuns e solução de problemas.
  • Serviço no local agendado: Detecção de problemas o mais rápido possível, a fim de eliminar equipamentos e perigos antropogênicos. Isso garante a operação estável e de longo prazo do equipamento, bem como a entrega das informações técnicas mais recentes.
  • Suporte técnico: serviços pagos especiais são fornecidos de acordo com as necessidades do cliente.


Imagens Detalhadas:

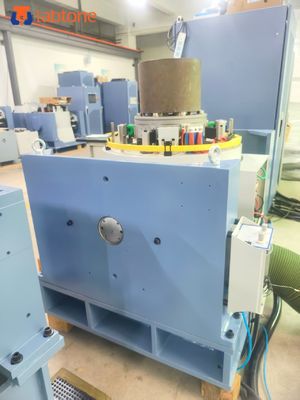

Sistema de Teste de Vibração com Amplificador de Potência do Agitador, Ventilador de Resfriamento e Sistema de Controle para Teste de Produtos em Conformidade com IEC60068-2-27 200 0

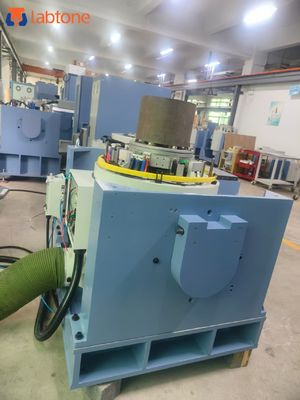

Sistema de Teste de Vibração com Amplificador de Potência do Agitador, Ventilador de Resfriamento e Sistema de Controle para Teste de Produtos em Conformidade com IEC60068-2-27 200 1
