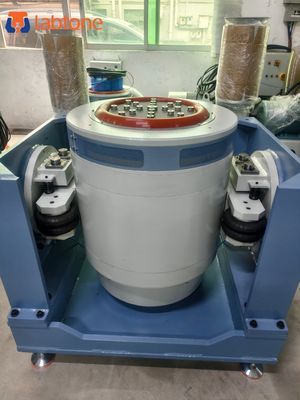

Equipamento de Teste de Vibração de Laboratório de 60KN para Peças de Veículos de Nova Energia ISO16750
Introdução ao Equipamento de Teste de Vibração:
O sistema de teste de vibração eletromagnética da série EV simula o ambiente de vibração sob a condição de laboratório e testa a resistência ao impacto, bem como a confiabilidade de várias aplicações de teste de vibração. No laboratório, com a ajuda do sistema de teste de vibração, simulações de reprodução de senoidal, aleatório, busca e permanência ressonantes, choque clássico e modelos rodoviários, etc., podem ser alcançadas. É essencial para a garantia da qualidade do produto, pesquisa e desenvolvimento de novos produtos.
O sistema de teste de vibração eletromagnética da série EV é especialmente projetado para atender à necessidade de operação de longo tempo. Vibrações vertical e horizontal podem ser alcançadas pela instalação de uma base resistente à vibração. A plataforma padrão é equipada com um dispositivo de isolamento de choque por airbag de alta eficiência, de modo que a vibração transmitida ao edifício possa ser minimizada. Não há necessidade de fundação adicional na maioria dos casos.
Um conjunto completo de sistema de teste de vibração é composto por agitador, amplificador de potência e sistema de controle de medição de vibração, de acordo com as normas nacionais e internacionais relevantes (como: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS, etc.) para fornecer suporte técnico para o estabelecimento da inspeção de qualidade do produto.
Equipamento de Teste de Vibração Especificações:
| Especificações do Agitador A50T44 |
| Seno de Pico (Pk) |
6000Kgf pico (60KN) |
| Aleatório (RMS) |
6000Kgf r.ms (60KN) @ISO5344 |
| Choque (Pk) |
12000Kgf pico (120KN) @6ms |
| Frequência Utilizável |
1～2700Hz |
| Deslocamento Máximo (p-p) |
76mm (3 polegadas)intermitência,64mm (2,5 polegadas) contínuo |
| Velocidade Máxima |
2,0m/s |
| Aceleração Máxima |
100G (980 m/s2) |
| Suporte de Carga Vertical |
500 kg (2000kg é opcional) |
|
Suspensão do Corpo Natural
Frequência (Eixo de Empuxo)
|
Menos de 2,5 Hz |
| Diâmetro da Armadura |
Ф440 mm |
| Peso da Armadura |
60kg |
|
Ressonância Fundamental
Frequência (Mesa Nua)
|
2.100 Hz (nom.) +/- 5% |
|
Fixação de Carga
Pontos (Padrão)
|
16 inserções de aço inoxidável M10 |
| Densidade de Fluxo Parasita |
＜10gauss |
| Dimensões do Agitador |
1680mmL×1180mmD×1350mmH |
| Peso do Agitador |
Cerca de 4700Kg |
Outros modelos: EV203-EV260
| Modelo |
EV203 |
EV206 |
EV210 |
EV220 |
EV232 |
EV240 |
EV250 |
EV260 |
| Faixa de Frequência(Hz) |
1－2500 |
1-3000 |
1-3000 |
1-3000 |
1-3000 |
2-2500 |
1-2500 |
1-2700 |
| Força Máxima(kgf) |
300(2.94) |
600(5.88) |
1000(9.8) |
2200(21.56) |
3200(31.36) |
4000(39.2) |
5000(49) |
6000(58.8) |
Deslocamento Máximo
(mmp-p) |
40 |
50.8 |
50.8 |
50.8 |
50.8 |
50.8 |
50.8 |
50.8 |
| Aceleração Máxima(G) |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
| Velocidade Máxima (cm/s) |
180 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
| Carga Máxima(kg) |
120 |
200 |
200 |
300 |
500 |
500 |
800 |
1000 |
| Modelo do Vibrador |
VG300/40 |
VG600/50 |
VG1000/50 |
VG2200/50 |
VG3200/50 |
VG4000/50 |
VG5000/50 |
VG6000/50 |
| Peso da Armadura(kg) |
3 |
6 |
10 |
22 |
32 |
40 |
50 |
50 |
| Diâmetro da Armadura(mm) |
￠150 |
￠200 |
￠240 |
￠320 |
￠400 |
￠440 |
￠445 |
￠445 |
Equipamento de Teste de Vibração Atende às Normas:
MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS etc.
Indústrias Aplicáveis do Equipamento de Teste de Vibração:
Dispositivo eletrônico automotivo, conjunto de medidor de motor, bateria de armazenamento automotivo, equipamentos elétricos automotivos, motor automotivo, bateria dielétrica solúvel em água, válvula de segurança, compressor de ar condicionado automotivo, etc.
Características do Equipamento de Teste de Vibração:
- Estrutura de circuito magnético duplo para garantir alta intensidade de campo magnético e reduzir o vazamento de fluxo; Estrutura especial de desmagnetização pode reduzir o vazamento de fluxo para menos de 1 mt
- Mola em forma de U, rolos e rolamento linear para forte resistência à carga de deflexão
- Molas pneumáticas são usadas para isolamento de vibração; O sistema de vibração funciona de forma estável mesmo com carga pesada; não precisa de fundação especial
- Dispositivos de proteção são fornecidos para superaquecimento, sobrecarga, sobrecorrente, sobretensão e sobre-deslocamento do testador de vibração; Dispositivos de proteção de rede elétrica para sobretensão, subtensão, falta de fase; Potência de acionamento, limitação de corrente, partida suave, sobretemperatura, curto-circuito, proteção contra falha do módulo
- Capaz de completar testes ambientais senoidais, aleatórios e de impacto
- Este sistema requer flutuação de tensão, ≤±10%
- Este sistema requer resistência de aterramento, ≤4Ω
- Alta confiabilidade, especialmente adequado para operação de longo tempo
Nossos Serviços:
| Serviço de pré-venda |
| Consultoria Técnica: Método de teste, planejamento e aconselhamento de laboratório |
| Seleção de Equipamentos: Esquema de seleção de tipo,FAQ |
| Esquema de teste de produto |
| Serviço de venda |
| Comunicação com o cliente, comunicação de progresso |
| Antes da instalação, forneceremos orientação de preparação, depuração de equipamentos, comissionamento de equipamentos |
| Cooperar com a medição, se precisar daverificação de terceiros |
| Serviço pós-venda |
| Período de garantia de qualidade por um ano, manutenção vitalícia. |
| Orientação técnica |
| Feedback em 2 horas após receber a ligação. |
| Aceitar OEM, Serviço de design,Etiqueta do comprador |
